Hei acolo! Sunt un furnizor de transportoare cu șuruburi și de multe ori sunt întrebat despre cum să calculez capacitatea acestor mașini. Este un aspect crucial, fie că sunteți în industria alimentară, agricultura sau orice alt domeniu care trebuie să mute materialele în vrac eficient. Deci, să ne scufundăm direct și să descompunem procesul.
Înțelegerea elementelor de bază ale unui transportor cu șuruburi
Înainte de a începe să calculăm capacitatea, este important să știm ce este un transportor cu șuruburi și cum funcționează. Un transportor cu șuruburi este un dispozitiv simplu, dar eficient, care folosește o lamă cu șurub elicoidală rotativă, numită Auger, pentru a muta materialele de -a lungul unui jgheab sau un tub. Sunt folosite pentru tot felul de lucruri, de la transportul cerealelor într -o fermă la mutarea sării într -o fabrică chimică. Dacă sunteți interesat în mod special de unTransportor cu șuruburi de sare, te -am acoperit.
Factori care afectează capacitatea transportorului cu șuruburi
Capacitatea unui transportor cu șurub nu este doar dimensiunea sa. Există mai mulți factori care intră în joc:
- Diametrul șurubului: Cu cât este mai mare diametrul șurubului, cu atât se poate mișca mai mult material. Este ca și cum o țeavă mai mare poate transporta mai multă apă.
- Șuruburi: Aceasta este distanța dintre firele șurubului. Un pas mai mare înseamnă că șurubul poate mișca mai mult material într -o singură rotație.
- Viteza șurubului: Cu cât șurubul se rotește mai repede, cu atât mai mult material se poate deplasa pe unitatea de timp. Dar există o limită, întrucât o viteză prea mare poate provoca vărsarea materialului sau a deteriora transportorul.
- Caracteristici materiale: Materiale diferite au densități diferite, fluxuri și dimensiuni de particule. De exemplu, pulberile fine ar putea curge diferit decât cerealele mari.
Formula pentru calcularea capacității
Formula de bază pentru calcularea capacității unui transportor cu șurub este:
[C = \ frac {\ pi} {4} \ times d^2 \ times s \ ori n \ times \ eta \ times \ rho]
Unde:
- (C) este capacitatea în metri cubi pe oră ((m^3/h))
- (D) este diametrul șurubului în metri ((m))
- (S) este pasul cu șurub în metri ((m))
- (N) este viteza șurubului în revoluții pe minut (RPM)
- (\ eta) este factorul de încărcare, care depinde de material și de tipul de transportor
- (\ rho) este densitatea în vrac a materialului în kilograme pe metru cub (kg/m^3))
Să descompunem fiecare parte a formulei:
Diametrul șurubului ((d))
Diametrul șurubului este un factor cheie în determinarea capacității. Un diametru mai mare înseamnă o zonă mai mare în secțiune transversală pentru ca materialul să treacă. De exemplu, dacă aveți un șurub cu un diametru de 0,5 metri, ați folosi (d = 0,5) în formulă.
Șuruburi (((e))
Pasul este distanța dintre două fire consecutive ale șurubului. Afectează cât de mult material se poate mișca șurubul într -o singură rotație. Un pas comun pentru multe transportoare cu șuruburi este egal cu diametrul șurubului, dar poate varia în funcție de aplicație.
Viteza șurubului ((n))
Viteza cu care se rotește șurubul se măsoară în rotații pe minut (RPM). Trebuie să găsiți viteza optimă pentru aplicația dvs. Prea lent, iar transportorul nu va mișca suficient material. Prea repede și s -ar putea să vă confruntați cu probleme precum deversarea materială sau uzură excesivă.
Factor de încărcare ((\ eta))
Factorul de încărcare ia în considerare cât de plin este șurubul. Depinde de materialul transmis și de tipul de transportor. Pentru materialele care curg liber, factorul de încărcare ar putea fi în jur de 0,4 - 0,6, în timp ce pentru materialele care nu curg la fel de ușor, acesta ar putea fi mai mic.
Densitate în vrac ((\ rho))
Densitatea în vrac a materialului este masa pe unitatea de volum. De obicei, puteți găsi aceste informații în fișele de date materiale sau efectuând propriile teste. De exemplu, densitatea în vrac a grâului este în jur de 750 (kg/m^3).
Calcul de exemplu
Să zicem că avem un transportor cu șuruburi cu următorii parametri:
- Diametrul șurubului ((d)) = 0,3 metri
- Șuruburi (((s)) = 0,3 metri
- Viteza șurubului ((n)) = 60 rpm
- Factor de încărcare ((\ eta)) = 0,5
- Densitatea în vrac a materialului ((\ rho)) = 800 (kg/m^3)
În primul rând, calculăm zona transversală a șurubului:
[A = \ frac {\ pi} {4} \ times d^2 = \ frac {\ pi} {4} \ times (0.3)^2 \ aprox 0.0707 m^2]
Apoi, calculăm volumul de material mutat pe minut:
[V_ {min} = a \ times s \ ori n \ times \ eta = 0,0707 \ ori 0,3 \ ori 60 \ ori 0,5 \ aprox 0,636 m^3/min]
Pentru a converti acest lucru în metri cubi pe oră, înmulțim cu 60:
[V_ {h} = v_ {min} \ times 60 = 0.636 \ times 60 = 38.16 m^3/h]
În cele din urmă, calculăm debitul de masă:
[M = v_ {h} \ ori \ rho = 38.16 \ ori 800 = 30528 kg/h]
Deci, capacitatea acestui transportor cu șurub este de aproximativ 38,16 (M^3/H) sau 30528 kg/h.
Alte considerente
Când calculați capacitatea unui transportor cu șuruburi, există alte câteva lucruri de care trebuie să țineți cont:
- Unghiul de înclinare: Dacă transportorul este înclinat, capacitatea va fi redusă. Va trebui să ajustați factorul de încărcare și viteza în consecință.
- Fluxibilitatea materială: Unele materiale ar putea necesita proiecte speciale cu șuruburi sau caracteristici suplimentare pentru a asigura un debit neted.
- Lungimea transportorului: Transportoarele mai lungi ar putea necesita mai multă putere și pot afecta, de asemenea, capacitatea din cauza frecării și a altor factori.
De ce să alegem transportoarele noastre cu șuruburi

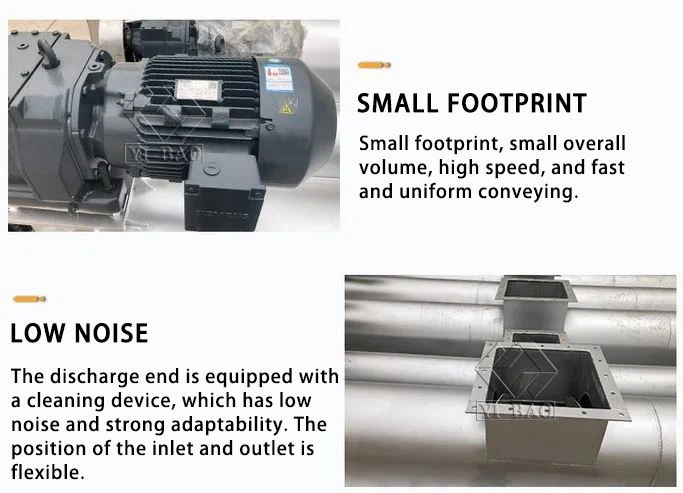

Ca aProducător transportor cu șuruburi, avem ani de experiență în proiectarea și construirea de transportoare cu șuruburi de înaltă calitate. NoastreSistem transportor cu șuruburieste construit pentru a dura și poate gestiona o gamă largă de materiale. Indiferent dacă aveți nevoie de un transportor mic pentru un laborator sau un sistem mare pentru o fabrică industrială, avem soluția pentru dvs.
Să vorbim!
Dacă sunteți pe piață pentru un transportor cu șuruburi sau aveți nevoie de ajutor pentru a calcula capacitatea pentru aplicația dvs. specifică, nu ezitați să ajungeți. Suntem aici pentru a vă răspunde la întrebări și pentru a vă oferi cea mai bună soluție pentru nevoile dvs. Aruncați -ne o linie și vă vom reveni cât mai curând posibil.
Referințe
- „Manevrarea solidelor în vrac: o introducere”, J. Geldart, 1986
- „Manual de transportor cu șuruburi”, Societatea de standardizare a producătorului din America, 2008
